變壓器直流電阻快速測量儀（60A）操作規范
1、接線：把被測試品通過專用測試線與本機接線柱連接，連接牢固，同時把地線接好。
A.、直接測量接線見圖一。
B、助磁法接線見圖二～四（適用于Y（N）-d-11聯接組別）。
對于大容量的變壓器的低壓側測量時，如果在既有的情況下，直流電阻測試儀的較大電流比較小，或者為了加快測量速度，可選擇助磁法測量。下圖中，圖二、圖三、圖四分別為測量低壓Rac、Rba、Rcb的接線方法
 2、電流選擇：打開電源開關（開關上I為開，O為關）同時顯示屏上會顯示全部電流值，這時可通過選擇鍵對所測試品預置電流進行選擇，每按一下選擇鍵，光標會滾動在各電流值10A 、20A、40A、60A之間。
3、測試：當選擇好電流后，按下確認鍵，就開始測試，表頭同時指示所選電流值。當按下確認鍵后，顯示屏上顯示“正在充電”，過幾秒鐘之后，顯示“正在測試”，這時說明已充電完畢。進入測試狀態，幾秒后，就會顯示所測阻值。
4、測試完畢后，按“復位”鍵，儀器電源將與繞組斷開，同時放電，音響報警，電流表回到零位，這時顯示屏回到初好聽狀態，放電音響結束后，可重新接線，進行下次測量或拆下測試線與電源線結束測量。
變壓器直流電阻快速測量儀（60A）操作注意事項
1、在測無載調壓變壓器倒分接前一定要復位，放電結束后，報警聲停止10秒鐘以上，方可切換分接點。
2、在拆線前，一定要等放電結束后，報警聲停止，最好等10秒鐘以上再進行拆線，以保證電荷完全釋放。
3、選擇電流時要參考技術指標欄內量程，不要超過量程和欠量程使用。超量程時，由于電流達不到預設值，儀器一直處在“正在充電”狀態。欠量程時，顯示“電流太小”，當出現此兩種狀態時要確認量程，選擇適合的電流進行測試。
4、用助磁法時注意量程。因?yàn)楦邏壕€圈兩個并聯加上一個串聯，在整個測試回路加入了1.5倍的高壓線圈電阻，選擇量程時要折算在內。如果超量程使用輸出電流無法達到設定值或輸出電流不穩定。
5、助磁法三條線的短接點在放電完畢后拆線時，可能有剩余電流，拆除時可能會打火放電，此屬正?，F(xiàn)象。
6、測試夾與變壓器繞組的引出端連接時，要注意引出端長期裸露在空氣中，引出端的表面覆蓋了一層氧化膜，該氧化膜可能造成測量結果不穩定或不準確，所以在接線時要注意清理氧化膜，或者測試夾與引出端連接好后，用力的扭動幾下測試夾以劃破氧化膜保證連接良好。
變壓器直流電阻快速測量儀（60A）使用安全措施
1、使用本儀器前必須認真閱讀本手冊。
2、儀器的使用者應具備一般電氣常識。
3、儀器使用避開雨淋、腐蝕氣體、塵埃過濃、高溫、陽光直射等場所。
4、儀表應避免長期顛簸和劇烈振動。
4、對儀器的維修、調試應由專業人員進行。
5、測試完畢后一定要等放電報jing聲停止后再關閉電源，拆除測試線。
6、測量無載調壓變壓器，一定要等放電指示報jing音停止后，切換檔位。
7、在測試過程中，禁止移動測試夾和供電線路。

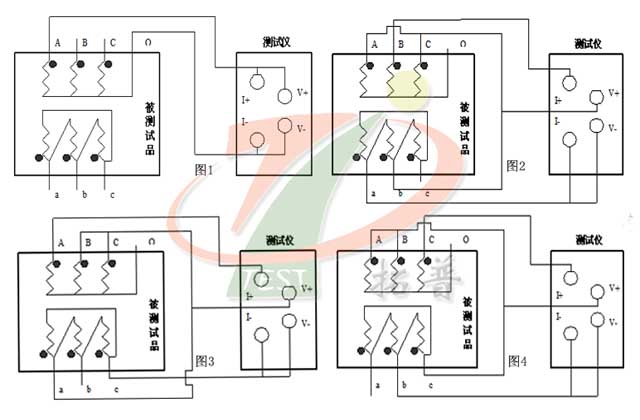

變壓器直流電阻快速測量儀（60A）試驗接線圖
