電器設備保護接地電路連續性測試目的
在01類和I類電器中,一但絕緣失效時易觸及金屬部件可能成為帶電體,這些金屬部件應長久地和可靠地連接到電器中接地接線柱或接線裝置中。或者連接到電器進線接地極上。這是指電器的保護接地端子與電器裝置任何易觸及的可導電部分之間的電阻,稱為設備內部的接地電阻,是為了鑒別電器保護接地的可靠性。0類電器沒有接地裝置, II 類電器不準有按地裝置，III類電器使用安全特低電壓,都不需要測試接地電阻。只有0I類和I類電器才能有接地裝置,需要進行接地電阻的測量.而且是一項必須進行考核的重要項目。
電器設備保護接地電路連續性試驗要求

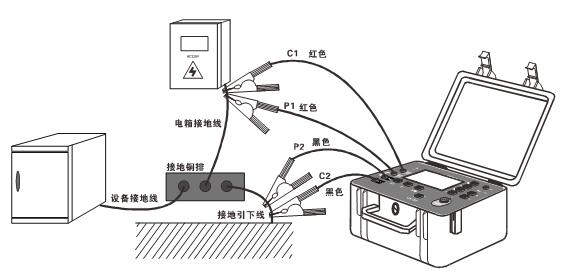

在對接地電阻測試時.應對保護接地線標志.接地端子等進行檢查。
(1)保護接地線應為黃綠雙色銅芯絕緣軟線,鼓面積不小于0.75mm2.
(2)接地接線柱，其夾緊裝置應有緊固設施.以防松動,使用工具方可拆開。
(3)保護接地端子應有符號或字母PE標志.標志與接地接線柱不能離得太遠。接地標志應牢固耐用，在試驗過程中不能損壞和脫落,不能用紙貼。
(4)接地接線柱的上體應采用銅材.或者抗腐蝕能力不亞于銅材的其它金屬。按地接線柱的所有零件,不應因這些零件與接地導線的銅或其它金屬相接觸而產生腐蝕的危險。接地接線柱應耐腐蝕。
(5)接地連接不應使用無緊固裝置的插人接線端子.按照GB 1497(低壓電器基本標準)規定。
(6)保護接地端子應安置在容易接近的地方,而且當罩殼或其它可移動的部件移走時.仍應保證保護接地端子與接地板或保護導體有良好的電氣連接。
(7)接地電阻值:測試部位、接地端子至任何觸及可導電部分小于等于0.1Ω。
