應用六相繼電保護測試儀開展“差動繼電器”校驗的界面說明
本測試模塊可對BCH型差動繼電器做比例制動試驗，對DCD型差動繼電器做直流助磁試驗。程序采用二分法自動查找動作邊界。

1、【測試項目選擇】
【比例制動】、【直流助磁】二項目選一。
2、【測試電流】選擇
IA為動作電流（ID）。
IB為制動電流或助磁直流（IZ）。
3、【起動電流】
在沒有制動情況下的較小動作電流。
4、【測量點數】一般固定為10個點。
5、【送量時間】為有電流輸出的維持時間
6、【復歸時間】為無電流輸出的時間。
7、開入量選擇：1--8路任選一路。

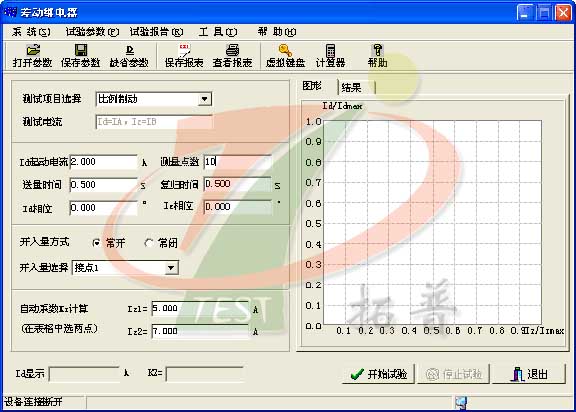

8、制動電流選擇和修改。如上圖所示，在測試結果欄里有一組制動電流的數據，用戶可直接修改。

應用六相繼電保護測試儀開展“差動繼電器”校驗的測試原理說明
程序?qū)γ恳粋€(gè)制動電流下對應的動作電流進行自動測試，測得相應的一組動作電流，并在坐標系中描繪動作曲線。制動系數的計算由用戶在制動電流中選兩個點來計算。

應用六相繼電保護測試儀開展“差動繼電器”校驗的試驗接線說明

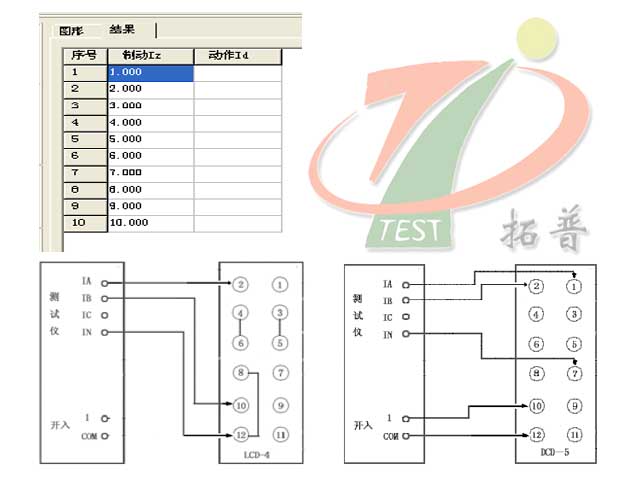

操作接線如下圖所示
