智能型多次脈沖電纜故障測試儀(2010)產品技術規范!
主要應用場合
1.各種電纜長度及其傳播速度測量；
2.35kV及以下各種電力電纜線路的各種故障快速、準確檢測；
3.低壓電纜、控制電纜的故障快速檢測。
主要功能特點
1.先進的多次脈沖法測試方法，更加直觀、準確、高效
2.三種不同的測試方式：多次脈沖法、低壓脈沖法以及高壓脈沖法
3.具有業內先進的低壓脈沖波形和多次脈沖波形自動分析功能
4. 業內先進的多次脈沖波形與全長波形自動疊加功能
5.主機內置電池，方便使用
6.分辨率高：0.03m(低壓脈沖)盲區小到：5m
7.7"真彩LCD大屏幕顯示，可雙顯雙控（筆記本及軟件：選配）
8.測試波形可以按時間存儲及打印
9.內置日歷及時鐘功能
10.全程電子鼠標操作
11.程控波形幅度調節
12.集多年電纜故障測試經驗的人性化軟件設計，簡單、方便
13.流行的工業級USB接口
14.配置有高速微型打印機
15.一箱式新型鋁合金箱結構，美觀便攜
16.路徑信號發射，單片機控制，全電子式電路控制及指示，自動阻抗匹配，無需調節保證輸出最大，全自動保護，接收高靈敏，路徑信號接收袖珍型結構，高精度選頻放大，高抗干擾。
17.無線數字一體定點儀（聲、磁法）適應各種故障現場
主要技術指標
1.主機部分
測量范圍：≤100km
測量分辨率：0.3m
超高速A/D采樣頻率：100MHz
系統精度：0.2m
電源：內置大容量鋰電池7.4V/11Ah,
連續工作時間≥6h
波形存儲數量：（自動附測試時間、測試方法、分析結果）
主機：20組
筆記本：無限（選配）
參考重量：5kg（不含筆記本）
2.多次脈沖耦合器部分
適用電壓：≤35kV
適用脈沖電容：30/35kV/2-9μF
連續工作時間：長期（工作電壓≤20kV）
30分鐘（工作電壓≤35kV）
外形尺寸：L400×W300×H180
參考重量：3kg
3.定點儀部分
3.1 無線數字一體定點儀
靈敏度：在輸出信噪比為20db時輸入靈敏度不小于100db
定點儀定點誤差：≤0.2m
定點儀電磁通道增益：≥110dB(30萬倍)
定點儀聲音通道增益：≥120dB(100萬倍）
50Hz工頻抑制度＞40dB（100倍）
先進的聲磁二合一高靈敏一體無噪抗干擾探頭（整體一體化結構）
聲磁同步顯示：特殊設計的電路，由低阻高保真無線耳機只監聽電纜故障點在沖擊放電時瞬間短路電弧產生的震動波，排除了無沖擊放電擊穿時的環境雜波干擾
輸出阻抗：耳機阻抗
輸出幅度數字電位器調整
功耗：V=9V 電流不大于17mA
功耗：＜20mA（0.18瓦）
無線數字藍牙耳機，電子指示
無線數字一體定點儀內置DC9V高容量電池
3.2 路徑部分
輸出功率：8W
輸出頻率：5.000kHz/62.500kHz
接收頻率：50Hz/5kHz/62.5kHz
保護：具有可靠的過熱及過流、短路等保護措施
探測深度：≥3m
信號源輸出阻抗：全功率自動阻抗匹配
接收器輸出阻抗：耳機阻抗
控制：?jiǎn)纹瑱C(jī)自動控制
信號源部分電源：由主機內置蓄電池供電
手持接收部分電源：DC9V方形堿性電池供電
50Hz、5KHz、62.5KHz多種選擇適合不同長度電纜，適應范圍更寬，62.5kHz可用于短電纜的路徑核查、開路故障定點，50Hz可用于查找?guī)щ婋娎|路徑由聲音大小來確定地埋電纜埋設走向及深度，使用簡單可靠
注：高壓部分配置豐富，請根據需要可選擇購置：
無線遙控多功能高壓源
無線遙控一體化高壓源
全電子式電纜故障測試專用電源、大容量專用干式脈沖電容
傳統操作箱、變壓器、大容量專用干式脈沖電容

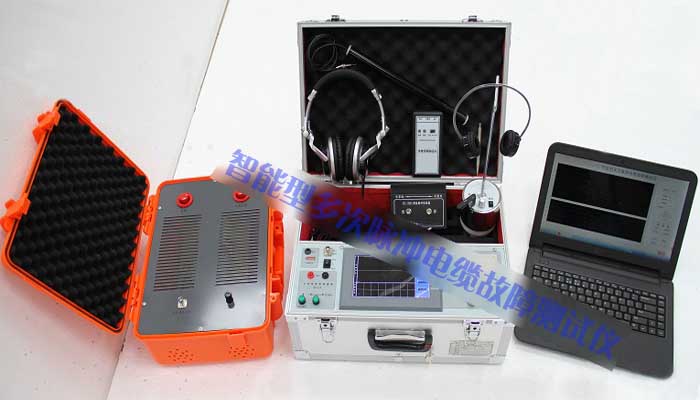

產品外觀圖片

信息整理：揚州拓普電氣科技有限公司
