輸電線路避雷器的基本原理
釋放雷電或兼能釋放電力系統操作過電壓能量，保護電工設備免受瞬時過電壓危害，又能截斷續流，不致引起系統接地短路的電器裝置。
避雷器通常接于帶電導線與地之間，與被保護設備并聯。當過電壓值達到規定的動作電壓時，避雷器立即動作，流過電荷，限制過電壓幅值，保護設備絕緣；電壓值正常后，避雷器又迅速恢復原狀，以保證系統正常供電。
線路型避雷器主要用于交流輸變電線路，是為了限制線路雷電過電壓，提高線路耐雷水平，是降低系統因雷擊故障引起的跳閘率專門設計的一種懸掛安裝于輸電桿塔上的避雷器?，F(xiàn)在交流輸電線路主要采用用復合外套金屬氧化物避雷器。
復合外套金屬氧化物避雷器為并聯連接在線路絕緣子的兩端，用于限制線路上的雷電過電壓及(或)操作過電壓之用的復合外套金屬氧化物避雷器(以下簡稱線路避雷器)。金屬氧化物避雷器(壓敏避雷器)是以氧化鋅(ZnO)基壓敏電阻(非線性電阻)組成的。

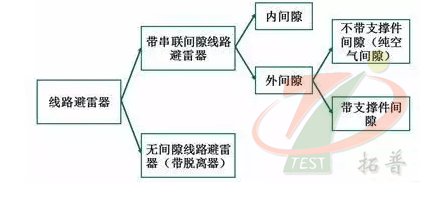

線路避雷器的分類如下避雷器分類圖所示。從間隙特征上講，線路避雷器大體上分為無間隙和有間隙避雷器兩大類，有間隙避雷器又有外串間隙和內間隙之分，由于產品制造和運行方面的綜合原因，內間隙避雷器在線路上幾乎不用，因此有間隙線路避雷器通常是指外串聯間隙避雷器。有間隙線路避雷器作為主流的線路避雷器，又有兩種主要形式，即純空氣間隙避雷器和絕緣子支撐間隙避雷器，如圖所示。

無間隙線路避雷器主要用于限制雷電過電壓及操作過電壓;帶外串聯間隙線路避雷器由復合外套金屬氧化物避雷器本體和串聯間隙兩部分構成，主要用于限制雷電過電壓及(或)部分操作過電壓。近十幾年來，國內外采用帶外串聯間隙金屬氧化物避雷器，大大提高了金屬氧化物避雷器承受電網電壓的能力，又具有更好的保護水平，因此EGLA(帶外串間隙線路避雷器)是應用較廣泛的線路避雷器。
輸電線路避雷器的安裝要求
1、先要固定避雷器底座，然后由下而上逐組安裝避雷器各單元（節）。
2、避雷器在出廠前已經過裝配試驗并合格，現場安裝應嚴格按制造廠編號組裝，不能互換，以免使特性改變。
3、帶串、并聯電陰的閥式避雷器，安裝時應進行選配，使同相組合單元間的非線性系數互相接近，其差值應不大于0.04。
4、避雷器接觸表面應擦拭干凈，除去氧化膜及油漆，并涂一層電力復合脂。
5、避雷器應垂直安裝，垂度偏差不大于2%，必要時可在法蘭面間墊金屬片予以校正。三相中心應在同一直線上，銘牌應位于易觀察的同一側，均壓環應安裝水平，較后用膩?zhàn)訉⒖p隙抹平并涂以油漆。
6、拉緊絕緣子串，使之緊固，同相各串的拉力應均衡，以免避雷器受到額外的拉力。
7、放電計數器應密封良好，動作可靠，三相安裝位置一致，便于觀察。接地可靠，計數器指示恢復零位。
8、氧化鋅避雷器的排氣通道應通暢，安裝時應避免其排出氣體，引起相間短路或?qū)Φ亻W絡，并不得噴及其他設備。
輸電線路避雷器的安裝注意事項
1、線路避雷器在安裝前應嚴格按照規程開展交接試驗。
2、安裝支架伸出距離應滿足避雷器與被保護絕緣子的安全距離大于大的間隙距離的要求，并留有一定裕度，防止避雷器對絕緣子金具放電，如220kV線路避雷器與接地體的空氣距離不低于1.9m;
3、線路避雷器安裝支架可采用兩根角鋼靠背雙并斜擔在桿塔塔頭主橫擔上或者采用槽鋼、角鋼結合的方式，采用的槽鋼、角鋼型號應滿足避雷器承力要求，如安裝220kV線路避雷器采用兩根角鋼應不低于L63×6，若采用槽鋼、角鋼結合的方式，槽鋼不低于10號。
4、線路避雷器安裝時，為保障間隙距離的有效性，避雷器尾端弧形電極長軸方向應與下方導線垂直;
5、線路避雷器純空氣間隙安裝時應滿足要求;
6、線路避雷器的計數器應選擇具有大盤徑、粗指針的計數器，以易于塔下查看讀取數據，安裝時計數器面板朝下。計數器安裝時，通過軟導線與避雷器接地端子相連，計數器朝向主橫擔側，也可安裝在桿塔塔頭主橫擔上靠近避雷器側的位置(打孔)，但距避雷器的位置不應超過2m。

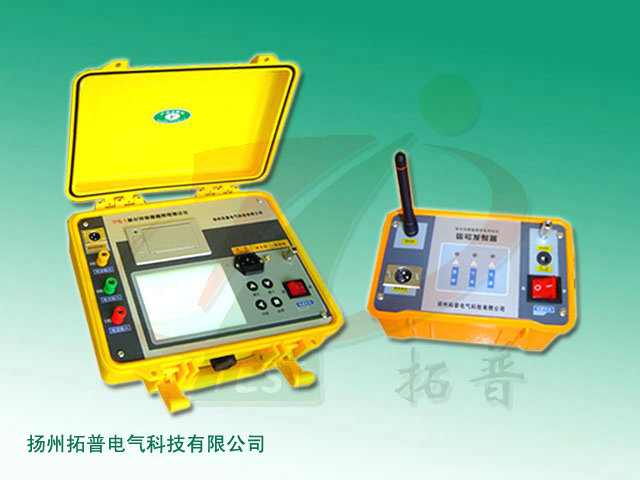

信息整理：氧化鋅避雷器特性測試儀生產廠家揚州拓普電氣科技有限公司
