一、產品概述
CC2678型耐電壓測試儀是參照J(rèn)JG795—2004《耐電電壓測試儀檢定規程》要求設計的。其測試較大電壓為AC/DC 20kV；電流 20/（DC10）mA。0—20kV連續可調?？梢詽M足I、II類電器的安全測試。
本儀器可以滿足以下標準的的安全測試：
GB 4706.1-2005 《家用和類似用途電器的安全 第一部分 通用要求 》；
GB 4793.1-2007 《測量，控制和試驗室用電氣設備的安全 第一部分：通用要求》；
GB 4943.1-2011 《信息技術設備安全 第一部分：通用要求》等
本儀器輸出電壓、電流、定時時間均為數字顯示，精度高，有上限設定報警功能。是各種電器設備的
安全性能測試的必備測試儀器。
工作條件：
環境溫度：0~40℃。
相對濕度：≤75%。
大氣壓力：101.25KPa
二、技術指標
1．輸出測試電壓范圍及精度：AC/DC：0~10kV；0~20kV±5%（±2個字），兩個量程。
2．電流測試范圍及精度：AC/DC 二個量程：
2mA檔：AC/DC 測試范圍：0.030~1.999mA ±5%（±2個字）。
20mA檔：AC/DC測試范圍：2.00mA~19.99/10.00mA ±5%（±2個字）。
3．電流預置范圍及報警精度：電流預置范圍：0.03mA~19.99mA（±2個字） 。報警精度：±5%（±2個字）。　　
4．變壓器容量：1000VA。
5．輸出測試電壓波形：50Hz正弦波。
6．定時時間范圍及精度：1~99秒±5%，)也可以手動測試。
7．體積：480×3800×260（mm）。
8．重量（凈重）：30kg。
9．電源：AC：220V±10%；50H z±2Hz。
三、使用前注意事項
使用者必須認真閱讀本儀器的使用說明書。
本儀器必須使用三芯電源線及插座,并且L線和N線正確連接（接反了，電流表會有數字，3個字以下屬正常），地線必須接地。
連接被測件時,必須保證儀器處于復位狀態且輸出電壓調節到“0”位。
操作者必須戴絕緣手套，以防電擊。
被測試儀器擊穿電流不能大于20mA。
儀器避免陽光正面直射，不要在高溫多塵的環境中使用或存放。
四、使用說明及操作規程

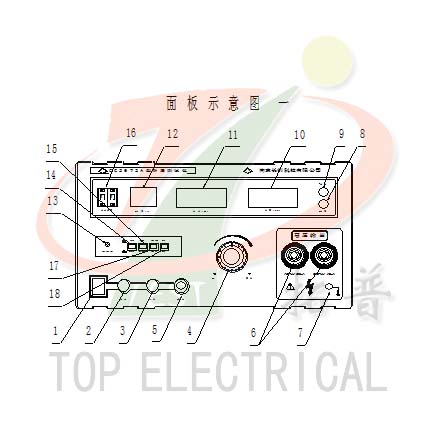

1.前面板說明（見附圖1）
1.1電源開關：“I”為電源接通；“O”為電源斷開。
1.2啟動按鈕：按下一次此鈕測試開始，測試紅燈亮輸出端有電壓輸出。
1.3復位按鈕：按下一次此鈕儀器復位，測試紅燈滅，如在儀器測試超漏時按下此鈕可以同時清除報警聲及復位超漏綠燈。
1.4 電壓調節鈕：調節輸出電壓的大小，逆時方向旋轉為電壓減小，反之電壓增大。
1.5 線控測試連接插座：使用線控測試時，測試棒手柄處的按鈕開關按下（不松開）時開始測試，松開即復位，超限報警時松開按鈕即可復位。在使用線控測試時，即線控插頭插上時儀器的定時功能失效。
1.6 高壓輸出端(AC DC)：輸出較高20kV的AC/DC電壓，測試時接被測物品的一端
1.7 接地端（測試回路低端）：測試時接被測物品的另一端。
1.8 超漏燈：該燈亮?xí)r表示被測物所測試的電流超過設定值為不合格。
1.9 測試燈：該燈亮?xí)r表示測試已啟動，處在高壓測試狀態，燈滅則高壓斷開。
1.10 電壓顯示表：0—20kV。
1.11 電流顯示表：0.030mA—19.99mA。
1.12 時間顯示：1—99 秒;(CC2671B是1-999秒)。
1.13 電流預置調節鈕：在按下電流預置開關后，調節此鈕可設定電流超限報警值。
1.14 電流預置開關：按下預置開關，可設定電流超限報警值。
1.15 電流量程轉換開關：2mA/20(DC 10)mA 量程轉換。
1.16 時間設定撥盤：可設定所需測試定時時間。
1.17 定時開關：“開”時，為1—99 秒內任意設定測試時間，“關”時為手動測試。
1.18 AC/DC轉換開關：此開關是AC、DC電壓測試轉換開關。
1.19 5kV/10kV轉換快關：10kV、20kV量程轉換。

2. 后面板說明（見附圖2）
2.1銘牌：標明儀器生產日期、編號及計量器具制造許可證編號等。
2.2 電源插座：220V AC電源插座，內置備用5A保險絲（把電源線從電源插座處拔出，用一平口起 在電源線插口位置輕輕撬開保險絲盒蓋即可拿出備用保險絲）。
五、操作方法：
1. 基本操作方法：
1.1 接通電源：確定“電壓調節”旋鈕已置“0”位，然后打開電源開關。
1.2 設定“電流”值：按下開關“14”，調節“電流預置”電位器“13”將超限報警電流預置在所需值。
1.3 連接被測件：根據被測件的需要，將測試線和被測件連接好。
1.4 “定時測試”：將定時開關“17”置在“定時”位置，調節定時撥盤開關“16”，設定所需的定時時間，然后按下“啟動”開關，并調節“電壓調節”旋鈕使輸出電壓至所需值。
1.5 “手動測試”：將定時開關“17”置在“手動”位置，按下“啟動”開關即可。
1.6 在測試過程中，如果檢測到的“電流”值超過設定的“電流”預置值時，儀器會自動報警并切斷輸出電壓。這時只要按下“復位”開關即可，儀器重新回到待測狀態。
1.7 如果檢測到的“電流”沒有超過設定值，則定時時間到或按下“復位”開關后，儀器回到待測試狀態。
1.8 線控測試： 將線控測試棒上的五芯插頭插入儀器上的線控插座內， 按下測試棒上的開關即可進行測試。
注意：在使用線控測試棒測試時，儀器的定時功能無效。
2 測試舉例：
測試條件： 測試電壓AC:3000V，測試漏電流較大值A(chǔ)C:1.5mA,定時時間:60 秒。
測試儀器：CC2678型耐壓測試儀
被測設備：電器
測試步驟：
2.1 檢查儀器的“電壓調節”旋鈕是否逆時針旋轉到底，如沒有，則將它旋轉到底。
2.2 將儀器的電源線插好，并打開儀器電源開關。
2.3 選擇合適的電流量程：將電流量程開關設置在“2mA”擋位置。
2.4 選擇合適的電壓量程：將電壓量程開關設置在“5kV”擋位置。
2.5預制超限電流值：按下“電流預置開關”，將其設置在“預置”位置，然后，調節“電流預置”電位器，至漏電流表上的電流值為“1.500”mA。調節好后將此開關彈起，使其在“測試”位置。
2.6 定時時間設置：將“定時/手動”開關設置在“定時”位置，調節定時撥盤開關并將其設置在“60”秒。
2.7 將高壓測試棒插入儀器的交流電壓輸出端，另一根黑色線的掛鉤和儀器的黑色接線端子（地線端）接好。
2.8 將高壓測試棒、地線和被測試設備連接好（如果測試的是儀器，一般的連接方法是：黑色夾子（地線端）接被測件電源線插頭的接地端（或外殼），高壓端接插頭的另一端（L 或N）。注意，被測件要放在絕緣的工作臺面上
2.9 檢查儀器設置和連接無誤后開始進行測試。
2.10 按下儀器的“啟動”開關，緩慢調節“電壓調節”旋鈕開始升壓，在電壓表上觀察電壓值至“3.00”kV。此時在漏電流表上的電流值也在上升，如在電壓上升過程中漏電流值超過設定值（1.5mA），儀器會自動報警并切斷輸出電壓，說明該被測件不合格，按下“復位”開關使儀器恢復到起始狀態。如漏電流未超過設定值，則定時時間到后儀器自動復位，表示該被測件合格。
2.11 使用“線控測試”方法：將線控測試棒上的五芯航空插頭插入儀器上的“線控”測試端，按下測試棒上的開關（要按?。┘撮_始測試，松開后既是復位。如發生超限現象，儀器會自動復位。要注意的是在使用線控棒測試時，定時是不起作用的。同樣，用戶使用線控開關來控制儀器時，如果是腳踏試強制開關，則定時也不起作用
3. 儀器測試接線示意圖說明(見附圖3)
六. 儀器指標校對
1.電壓表顯示校對：用AC高壓表進行校對。校對時可以調節本儀器主板上的電位器RP2。用DC高壓表進行校對。校對時可以調節本儀器主板上的電位器RP1。
2.電流表顯示校對：用AC電流表和負載電阻進行校對。校對時可以調節主板上的電位器RP4。用DC電流表和負載電阻進行校對。校對時可以調節主板上的電位器RP5。
3.預置電流校對：（校對AC即可）接一負載電阻，升壓使電流顯示在一未超限數值（例如:1mA），用一平口起逆時針旋轉儀器面板上的電流調節電位器至儀器開始超限報警即刻停止調節，按下預置開關按鈕，檢查顯示的超限電流的指示值是否和報警值相同（例如:是不是1mA），如有偏差 在按下預置開關的狀態下，調節主板上的電位器RP3,使兩個數值一樣即可（例如：也就是1mA）。
4. 定時校對：用定時器進行校對：如有超差可以更換晶振X1，規格是32.768MHz,和電容C14,規格是5P。
