六相繼電保護測試儀直流試驗操作方法！

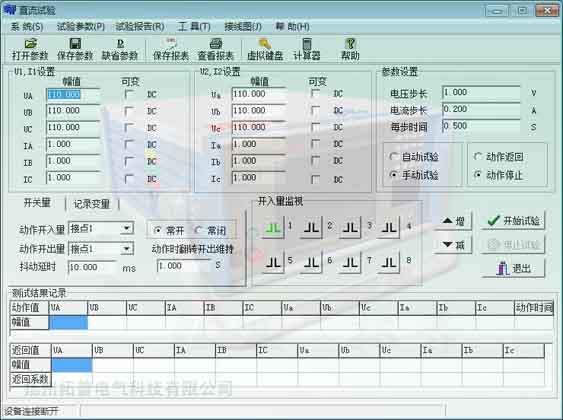

本試驗?zāi)K提供專門的直流電壓和直流電流輸出，主要是為了滿足做直流電壓繼電器、時間繼電器和中間繼電器等的試驗要求。主界面如圖所示，其操作方法和【交流試驗】基本相同。
1．時間繼電器
1.1．動作時間測試
在繼電器的電壓線圈施加額定直流電壓（一般為220V），將繼電器的延時動作接點接入測試儀的開入量，設定UA=110V，UB=-110V，將UAB線電壓接入繼電器的電壓線圈，采用【手動試驗（動作停止）】方式輸出，即可測得時間繼電器的動作時間。
1.2．動作電壓、返回電壓測試
采用單相電壓就可完成試驗。設UA=50V，選擇UA可變，電壓步長為1V，將繼電器的瞬時動作接點接入測試儀的開入量，采用【自動試驗（動作返回）】模式進行試驗，程序自動測試動作電壓和返回電壓，并計算返回系數。一般動作電壓為110V左右，返回電壓為30V左右。
2．中間繼電器
根據不同類型選擇某相電壓或某相電流為變量，采取手動或自動的方式進行試驗即可。本儀器對中間繼電器有專門的測試程序，可參考【中間繼電器】模塊介紹。
3．信號繼電器
由于信號繼電器動作電流很小，只有幾十毫安，測試儀固有的直流偏移量可能使繼電器動作，故無法測得繼電器的動作電流。通常我們采用施加直流電壓的方法，將測得的電壓值除以繼電器線圈的直流電阻值，即是繼電器的動作電流。如：取電壓UA，從0V開始手動按步長0.2V逐步遞增，直到4V時，繼電器動作，設繼電器線圈的直流電阻值為150歐姆（可從繼電器線圈上讀出也可用萬用表測量），則繼電器動作電流=4/150=26.67mA。



六相繼電保護測試做直流試驗時注意事項！
1、測試儀裝置內置了工控機和Windows操作系統，請勿過于頻繁地開關主機電源（間隔1分鐘）。
2、裝置面板或背板裝有USB插口，允許熱撥插USB口設備（如U盤等），但注意撥插時一定要在數據傳輸結束后進行。
3、為了保證工控機內置的Windows操作系統能穩定可靠運行，請不要隨意刪除或修改硬盤上的文件和桌面上的圖標，請不要隨意操作、更改、增加、刪除、使用內置Windows系統，以免導致操作系統損壞。使用USB盤拷貝數據時請一定保證U盤干凈無病*毒，也請不要利用U盤在本系統中安裝其它軟件程序。
4、外接鍵盤或鼠標時，請勿插錯端口，否則Windows操作系統不能正常啟動。
5、請勿在輸出狀態直接關閉電源，以免因關閉時輸出錯誤以致保護誤動作。
6、開入量兼容空接點和電位（0－250VDC），使用帶電接點時，接點電位高端（正極）應接入公共端子COM端。
7、使用本儀器時，請勿堵住或封閉機身的通風口，一般將儀器站立放置或打開支撐腳稍?xún)A斜放置。
8、禁止將外部的交直流電源引入到測試儀的電壓、電流輸出插孔。否則，測試儀將被損壞。
9、如果現場干擾較強或安全要求較高，試驗之前，請將電源線（3芯）的接地端可靠接地或裝置接地孔接地。
10、如果在使用過程中出現界面數據出錯或設備無法連接等問題，可以這樣解決：向下觸按復位按鈕鍵，使DSP復位；或退出運行程序回到主菜單，重新運行程序，則界面所有數據均恢復至默認值。
