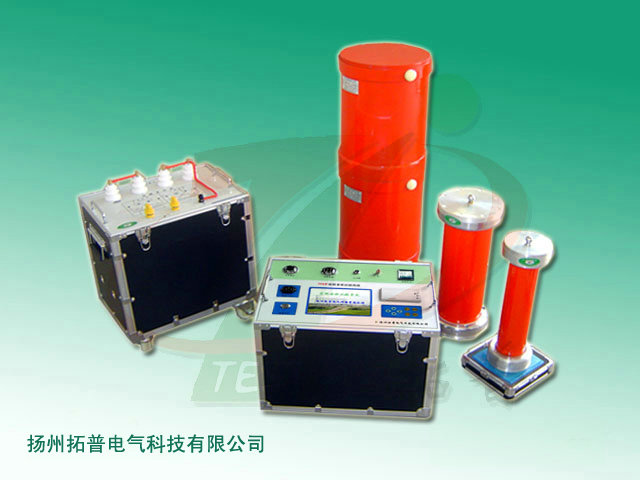

滿足660MW容量發電機組工頻交流耐壓試驗的變頻串聯諧振試驗儀！
1.變頻電源主控器1臺
輸入工作電源：380V（二相）±15% 50Hz
額定容量：20kW
輸出電壓：0～400V
輸出頻率：30～300Hz
頻率調節靈敏度：0.1Hz，不穩定度≤0.01Hz
系統測量精度：1.0級
電壓調節：動態調節z小0.01%
允許運行時間：z大輸出電壓和z大被試品電流下允許運行60min
噪音：小于50分貝
2.勵磁變壓器2臺，可并聯使用
額定容量：10kVA
輸入電壓：400V
輸出電壓：1kV 2.7kV 3.6kV 5.3kV
使用頻率：30～300Hz
絕緣水平：低壓繞組對地2kV/1min；高壓繞組工頻1.1VH感應耐壓/1min
噪聲水平：≤60dB
冷卻方式：ONAN
額定容量下連續運行60min后溫升：小于65℃
允許運行時間：額定輸出電流下允許運行60min
3.高壓電抗器4臺
額定電壓：22kV
額定電流：2A
額定容量：44kVar
電 感 量：30H?2％
1.變頻電源主控器1臺
輸入工作電源：380V（二相）±15% 50Hz
額定容量：20kW
輸出電壓：0～400V
輸出頻率：30～300Hz
頻率調節靈敏度：0.1Hz，不穩定度≤0.01Hz
系統測量精度：1.0級
電壓調節：動態調節z小0.01%
允許運行時間：z大輸出電壓和z大被試品電流下允許運行60min
噪音：小于50分貝
2.勵磁變壓器2臺，可并聯使用
額定容量：10kVA
輸入電壓：400V
輸出電壓：1kV 2.7kV 3.6kV 5.3kV
使用頻率：30～300Hz
絕緣水平：低壓繞組對地2kV/1min；高壓繞組工頻1.1VH感應耐壓/1min
噪聲水平：≤60dB
冷卻方式：ONAN
額定容量下連續運行60min后溫升：小于65℃
允許運行時間：額定輸出電流下允許運行60min
3.高壓電抗器4臺
額定電壓：22kV
額定電流：2A
額定容量：44kVar
電 感 量：30H?2％
絕緣水平：24kV/1min
工作頻率范圍：30～300Hz
品質因數：大于30
允許溫升：在額定容量下試驗60min，線圈溫升≤65℃。
允許運行時間：額定輸出電流下允許運行時間60min
4.電容分壓器1臺
額定電壓：60kV
電容量：C1=300pF+5%
工作頻率：30～300Hz
絕緣水平：66kV/1min
結構：環氧筒外殼，C1和C2：選用溫度系數、頻率系數相同的材料。
系統測量精度：1.0級
介質損耗：≤0.05%
變比：6000：1
電壓測量通過測量電纜引至控制臺測量
5.補償電容器1臺
額定電壓：60kV；20kV
電容量： C1=3000pF＋5%（60kV使用）；10000pF＋5%（20kV使用）
工作頻率：30～300Hz
絕緣水平：66kV/1min
6.裝置附件（包括連接電纜、電線、測量線、高壓絕緣底座、放電棒等）

信息整理：變頻串聯諧振試驗儀生產廠家揚州拓普電氣科技有限公司
