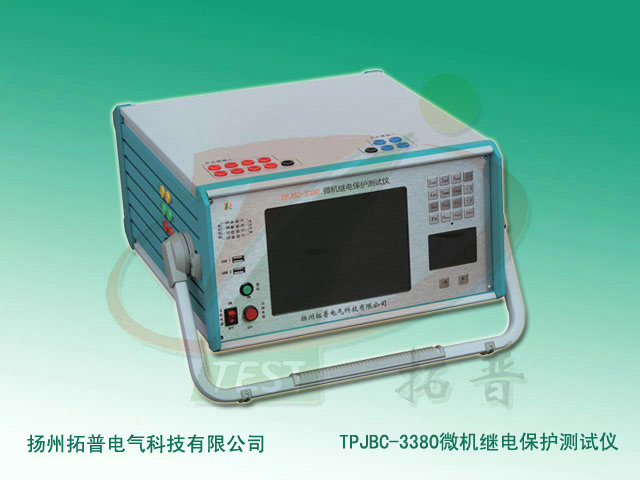

三相繼電保護測試儀（TPJBC）性能要求和技術參數
1、使用環境
1) 正常工作溫度：-5～45℃.
2) 極限工作溫度：-10～50℃；
3) 貯存及運輸：-20～70℃；
4) 相對濕度：5% ～ 95%；
5) 大氣壓力：86 ～ 106KPa；
2、主要技術特點
1）內置工控機主機為高性能工控機，直接運行中文Windows XP操作系統。功能強大，穩定可靠。
2）單機操作方便裝置面板設有軌跡球鼠標，優化鍵盤以及大屏幕TFT液晶顯示器，全中文Windows平臺操作軟件，操作方便快捷。
3）雙操作方式除了單機直接操作進行試驗外，裝置還可以外接筆記本電腦進行試驗，兩種方式功能完全相同。
4）高性能主機采用新型高速DSP控制，運算速度快，實時處理能力強，傳輸頻帶寬，控制高分辨率D/A轉換，輸出波形精度高，失真小，線性好。
5）線性功放輸出采用模塊式線性功放，而非開關型功放。功率大，可靠性高，保證了從微小電流到大電流全程都精度優良，紋波干擾小。
6）接口豐富裝置面板帶有USB口、USB通信接口等，方便數據存取及軟件升級，亦可外接其它設備。
7）輕松測試備自投 8路開入4對開出，可測試各種備自投裝置。測試界面設計美觀，可直接顯示各種系統主接線圖、各開關接點狀態、電流電壓幅值非常直觀方便地測試、記錄和顯示整個備自投裝置的動作過程。
8）功能強大 可完成各種自動化程度高的大型復雜校驗工作，能方便的測試及掃描各種保護定值，進行故障回放，定時存儲測試數據，顯示矢量圖，聯機打印報表等。
9）獨立直流電源 設有一路大功率110V 及 220V專用直流電源輸出。
10）輕小型一體化結構 采用了大量先進技術及元器件材料，并經專業化的結構設計，因而裝置體積小，重量輕，功能全，便于流動試驗。
3、主要技術要求及參數

序號	項目	標準參數值
1	工作電源	AC220V±15%，45~65Hz
2	內置工控機，雙操作方式	面板設有彩色LCD屏和軌跡球鼠標，運行中文Windows操作系統，可單機獨立操作，還可以通過以太網口外接電腦進行操作
3	所有電流電壓同時輸出	幅值、相位、頻率完全各自獨立調節
4	輸出可閉環回采、監視輸出波形、錄波	各輸出均由16位AD轉換進行回采，實現對輸出電壓電流波形的輸出監視和錄波,可直觀地監視輸出波形，并可進行故障回放
5	以太網口和USB口	數據存取及軟件升級，亦可外接其它設備，如打印機等
6	保護和自診斷	具有電源軟啟動，過熱閉鎖，電流輸出開路或電壓輸出短路（過載）報警等，具有開機自診斷，大電流輸出限時閉鎖等功能
7	交流電流輸出	3路，每路40A/450VA   三路并聯120A/1000VA
8	交流電流精度	0~200mA時，精度±1mA，200mA~30A時，精度±0.1%
9	交流電壓輸出	4路，每路120V/80VA ，線電壓240V/120VA
10	交流電壓精度	0.2~2V時，精度±02mV ，2V~120V時，精度±0.1%
11	直流電流輸出	3路，每路±10A/120VA
12	直流電壓輸出	3路，每路±160V/80VA
13	直流輸出精度	0.2%（主量程范圍內）
14	相位	幅值0~360°，準確度 ±0.1°，分辨率0.1°
15	輸出頻率	范圍0~1000Hz 準確度<1mHz(0~65Hz) <10mHz(65~450Hz) <20mHz(450~1000Hz)
16	開入量	8路，遮斷容量 DC250V /0.5A，電位觸點自識別 DC0~5V：閉合，DC10~250V：斷開
17	開出量	4對，承受輸入電壓 DC500V，可編程控制，承受電流 DC0.3A，AC0.5A
18	獨立直流	DC110V/220V切換，額定容量300VA，負載電流>1A


信息整理：揚州拓普電氣科技有限公司
