程控接地電阻測試儀操作注意事項
1 禁止的操作
1.1 嚴禁連續、快速的開關電源開關。
1.2 嚴禁將測試線短路（在“電流調節”沒有逆時針旋到底的情況下）“電流調節”見面板說明。
1.3 不要在測試狀態下接觸被測件及測試導線。
2 緊急情況的處理
在緊急情況下（電擊事故的發生或被測試體冒煙燃燒），必須采取以下操作：
立即關閉儀器的電源開關，從供電插座上拔掉儀器的電源線。
測試過程中的預防措施
在預置各項功能之前，要將儀器處于“復位”狀態。
測試時，測試夾與被測件一定要接觸良好。
測試夾無法與被測件相接時應自己做一工裝，使測試夾與被測件良好的接觸。
程控接地電阻測試儀儀器面板說明
本章講述了儀器的前面板及后面板的組成部分，在操作儀器前請把儀器面板上的各個功能了解清楚。

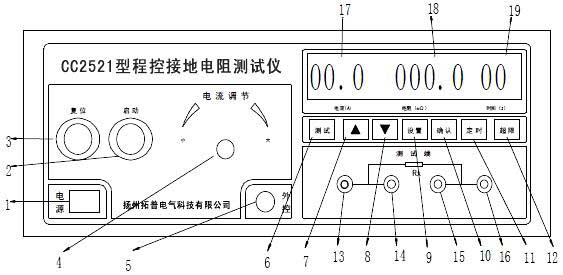

1 前面板說明

1、電源開關：
電源開關撥到“|”儀器電源接通（開）；撥到“O”儀器電源關閉（關）。
2、啟動鍵：
在復位狀態下按下此鍵可開始測試。
3、復位鍵：
在測試過程中，作為中斷測試的開關，并進入下一個待測狀態。
4、電流輸出調節旋鈕：
在測試過程中順時針調節此旋鈕，輸出電流增大；逆時針調節此旋鈕輸出電流減小，在開機時請確認此旋鈕處于0 位。
5、線控插座：
此插座可配合線控測試棒（選配件）使用。
6、測試燈：
當啟動鍵按下時，此燈亮。
7、向上鍵：
按動此鍵設置數值加1。
8、向下鍵：
按動此鍵設置數值減1。
9、設置鍵：
按動此鍵設置電阻值或時間值。
10、確定鍵：
按動此鍵保存設置值。
11、定時鍵：
按動此鍵選擇“手動”或“定時”測試。
12、超限燈：
當測試電流超過32A 時或測試電阻超過設置值時；此燈亮起。
13、電流輸出端(高端）：
此端為電流輸出端，需將測試線紅色粗線接于此端。
14、電流輸出端(低端）：
此端為電流輸出端，需將測試線黑色粗線接于此端。
15、電壓輸出端(高端）：
此端為電壓輸出端，需將測試線紅色細線接于此端。
16、電壓輸出端(低端）：
此端為電壓輸出端，需將測試線黑色細線接于此端。
17、電流顯示窗口：
顯示輸出電流值的大小。
18、電阻顯示窗口：
顯示被測電阻值的大小。
19、時間顯示窗口：
時間顯示范圍1s～99s；當“定時選擇鍵”在定時狀態下，時間顯示值為減計數。手動狀態下顯示值為00。
2 后面板說明
1）輸入電源插座：
三芯兩相電源插座。此電源插座內部帶有保險絲；保險絲的更換請參閱1.6。
2）儀器標牌：
標注儀器名稱、型號、編號、出廠日期及廠名等信息。
3）開路檢測開關：
打開此開關可以監測回路是否開路；關閉此開關則不監測回路是否開路。
